304不銹鋼板......隨著出色的裝飾防銹作用，眾所周之，是當(dāng)今使用最頻繁的不銹鋼板之一，幾乎隨處可見(jiàn)，但隨著生產(chǎn)與市場(chǎng)的需求關(guān)系不斷演變，衍生出許多與之相關(guān)的304牌號(hào)及種類(lèi)，他們類(lèi)別都有幾種，有什么不同，如何分辨呢，下面為大家介紹一下：
不銹鋼牌號(hào)“304'’(S30400)是美國(guó)不銹鋼標(biāo)準(zhǔn)(如ASTM標(biāo)準(zhǔn))中的牌號(hào)名稱(chēng)，它是18―8型Cr-Ni奧式體不銹鋼的典型牌號(hào)，由于其具有優(yōu)良的綜合性能，用途十分廣泛，其產(chǎn)銷(xiāo)量占到奧式體不銹鋼的80%左右。對(duì)304及其衍生牌號(hào)，美國(guó)材料和試驗(yàn)協(xié)會(huì)不銹鋼牌號(hào)標(biāo)準(zhǔn)ASTMA959-04和日本JIS、我國(guó)GB、國(guó)際ISO、歐洲EN等不銹鋼標(biāo)準(zhǔn)中都有明確的規(guī)定。但是，近期我國(guó)國(guó)內(nèi)市場(chǎng)上出現(xiàn)了沒(méi)有列入國(guó)內(nèi)外標(biāo)準(zhǔn)的304衍生牌號(hào)(如304J5，含鎳量只有4.3%)，或者與日本JIS中的304J1、304J2名稱(chēng)相同但成分有出入的產(chǎn)品。
對(duì)此，我們專(zhuān)門(mén)約請(qǐng)冶金材料標(biāo)準(zhǔn)專(zhuān)家伍千思寫(xiě)了這篇“不銹鋼‘304’及其衍生牌號(hào)的標(biāo)準(zhǔn)化學(xué)成分”文章，詳細(xì)介紹了國(guó)內(nèi)外關(guān)于304及其衍生牌號(hào)的標(biāo)準(zhǔn)化學(xué)成分。我們希望，企業(yè)如果生產(chǎn)日本JIS板材標(biāo)準(zhǔn)中的304J1、304J2，成分、性能必須符合其標(biāo)準(zhǔn)要求；生產(chǎn)者和經(jīng)銷(xiāo)商必須向用戶(hù)指明這些產(chǎn)品的特定用途(如適用于作一般耐蝕條件下用的通過(guò)冷加工成型的部件或制品)，我們不主張生產(chǎn)和銷(xiāo)售沒(méi)有列入國(guó)內(nèi)外標(biāo)準(zhǔn)的304衍生牌號(hào)產(chǎn)品，以避免給消費(fèi)者帶來(lái)誤解和損失。
不銹鋼牌號(hào)“304”(S30400)是美國(guó)不銹鋼標(biāo)準(zhǔn)(如ASTM標(biāo)準(zhǔn))中的牌號(hào)名稱(chēng)。在我國(guó)新制定的不銹鋼牌號(hào)標(biāo)準(zhǔn)GB／T20878―2007中，與之對(duì)應(yīng)的牌號(hào)是06Crl9Nil0(舊牌號(hào)為OCrl8Ni9)。這個(gè)牌號(hào)是著名的18―8型Cr-Ni奧氏體不銹鋼的典型牌號(hào)。由于它具有優(yōu)良的綜合性能，用途十分廣泛，因而其產(chǎn)量和消費(fèi)量約占到了奧氏體不銹鋼總量的80%左右。
304(06Crl9Nil0)鋼的主要特性是：
具有優(yōu)良的不銹耐腐蝕性能和較好的抗晶間腐蝕性能。對(duì)氧化性酸，如在濃度≤65%的沸騰溫度以下的硝酸中，具有很強(qiáng)的抗腐蝕性。對(duì)堿溶液及大部分有機(jī)酸和無(wú)機(jī)酸亦具有良好的耐腐蝕能力。
具有優(yōu)良的冷熱加工和成型性能?？梢约庸どa(chǎn)板、管、絲、帶、型各種產(chǎn)品，適用于制造冷鐓、深沖、深拉伸成型的零件。
低溫性能較好。在-180℃條件下，強(qiáng)度、伸長(zhǎng)率、斷面收縮率都很好。由于沒(méi)有脆性轉(zhuǎn)變溫度，常在低溫下使用。具有良好的焊接性能?？刹捎猛ǔ５暮附臃椒ê附?，焊前焊后均不需熱處理。
304鋼也有性能上的不足之處：大截面尺寸鋼件焊接后對(duì)晶間腐蝕敏感；在含c1―水中(包括濕態(tài)大氣)對(duì)應(yīng)力腐蝕非常敏感；力學(xué)強(qiáng)度偏低，切削性能較差等。
由于304鋼有性能上的不足，人們?cè)谏a(chǎn)和使用中想辦法揚(yáng)長(zhǎng)避短，盡量發(fā)揮發(fā)展它的優(yōu)良性能，克服它的不足之處。于是，通過(guò)研究開(kāi)發(fā)，根據(jù)不同使用環(huán)境或條件的特定要求，對(duì)其化學(xué)成分進(jìn)行調(diào)整，發(fā)展出了滿(mǎn)足某些特性使用要求的304衍生牌號(hào)。
表1列出了美國(guó)材料和試驗(yàn)協(xié)會(huì)不銹鋼牌號(hào)標(biāo)準(zhǔn)ASTMA959―04中的牌號(hào)304及其衍生牌號(hào)與日本JIS、我國(guó)GB、國(guó)際ISO、歐洲EN等不銹鋼標(biāo)準(zhǔn)中相應(yīng)牌號(hào)的對(duì)照。表2一表6分別列出了相應(yīng)標(biāo)準(zhǔn)中各牌號(hào)的化學(xué)成分。
從表1看出，ASTMA959―04中，304及其衍生牌號(hào)共有10個(gè)。日本JIS標(biāo)準(zhǔn)中亦為10個(gè)，但能與ASTM牌號(hào)對(duì)應(yīng)的則是6個(gè)，其他4個(gè)牌號(hào)(SUS304J1、SUS304J2、SUS304J3、SUS304Cu)應(yīng)該是JIS自己開(kāi)發(fā)的304衍生牌號(hào)。
綜觀304及衍生牌號(hào)的化學(xué)成分，可以認(rèn)為，所謂衍生牌號(hào)就是對(duì)304的化學(xué)成分進(jìn)行了某些調(diào)整，而產(chǎn)生了變異的304牌號(hào)。例如：
碳含量：降低或提高碳含量。304L為超低碳的304鋼。降低碳含量可以改善耐蝕性能，特別是304鋼對(duì)焊后的晶間腐蝕敏感性，在滿(mǎn)足力學(xué)強(qiáng)度要求的條件下，可用于制造大截面尺寸的焊接件。304H，將碳含量提高到0.10%，增加304鋼的強(qiáng)度，并使奧氏體更加穩(wěn)定，比304鋼更適于在低溫環(huán)境和無(wú)磁部件方面使用。
氮含量：加入氮元素。304N(SUS304N1)、XM-21(SUS304N2)、304LN等都是。由于氮的固溶強(qiáng)化作用，提高了304和304L鋼的強(qiáng)度，且不顯著降低鋼的塑性和韌性，同時(shí)鋼的耐晶間腐蝕性、耐點(diǎn)蝕和縫隙腐蝕性都有進(jìn)一步改善。
銅含量：加入一定含量的銅。銅使奧氏體更加穩(wěn)定。一方面可以提高鋼的不銹性和耐蝕性，特別是對(duì)還原性介質(zhì)(如硫酸)的耐蝕性更好；另方面則降低鋼的強(qiáng)度和冷加工硬化傾向，改善鋼的塑性。如S30430(06Crl8Nil9Cu3、SUSXM7)、SUS304J3(06Crl8Nil9Cu2)等，這些鋼與304比，在較小變形力的作用下，可獲得更大的冷變形，更適于冷鐓、冷擠壓作緊固件用或深沖、拉伸等用途。
這里要特別提出的是，日本JIS標(biāo)準(zhǔn)中，304鋼的衍生牌號(hào)有5個(gè)含銅，其中有3個(gè)牌號(hào)即SUS304Cu、SUS304J1、SUS304J2僅用于生產(chǎn)板帶產(chǎn)品，而SUS304J1和SUS304J2兩個(gè)牌號(hào)的化學(xué)成分，則在304的基礎(chǔ)上作了較大調(diào)整(見(jiàn)表3)，鉻、鎳含量都有所降低，Cr為15.00%～18.00%，Ni為6.00%一9.00%，還將Mn提高到3.00%或5.00%，Cu含量為1.00%一3.00%。這兩個(gè)牌號(hào)有用錳或銅代鎳的意思。這兩種鋼的板帶可能是適用于作一般耐蝕條件下用的通過(guò)冷加工(如深沖、深拉伸變形)成型的部件或制品。(摘自《不銹―市場(chǎng)與信息》)

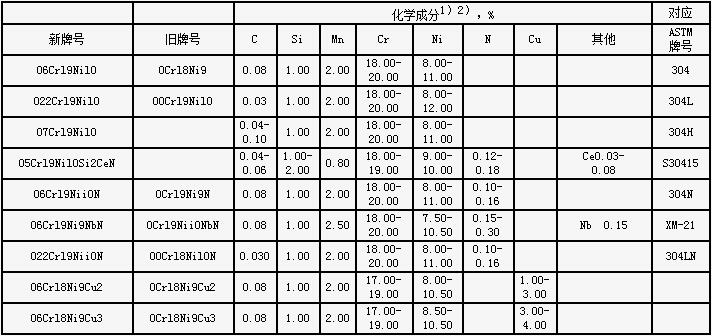

GB/T20878-2007中對(duì)應(yīng)不銹鋼304及其衍生牌號(hào)與化學(xué)成分
1)化學(xué)成分?jǐn)?shù)值除范圍標(biāo)明外，其余均為最大值。
2)各牌號(hào)P≤0．045％，S≤0．015％。對(duì)于棒材、條鋼、鋼絲、型鋼、光亮產(chǎn)品及相當(dāng)?shù)陌氤善?，最大硫含量可?．030％。為改善特定性能，硫含量可控制在特定范圍，如切削用鋼可控制為0．015％～0．030％，可焊性鋼可控制為0．008％～0．030％，拋光用鋼控制為≤0．015％。
熱門(mén)資訊：
